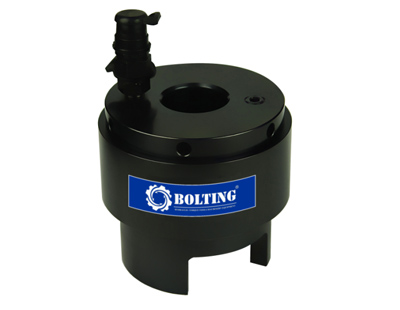

負載復位液壓拉伸器

相關介紹

螺栓覆蓋范圍M18-M220，工作壓力：1500bar；

緊湊、可靠的拉伸器，液壓拉伸器采用的密封圈都經機械加工，密封可靠性強，長期使用也不會導致機械失效；

活塞過行程保護，當達到最大行程時，可見一根紅色警示線，拉伸器內部機械失效裝置將避免液壓油濺傷作業人員；

可提供一整套液壓連接系統：液壓泵、高壓管線、配合兩端的公母快速接頭，可迅速連接多個拉伸器；

型號	螺栓直徑		預緊力	面積 mm²	外形尺寸								行程 mm

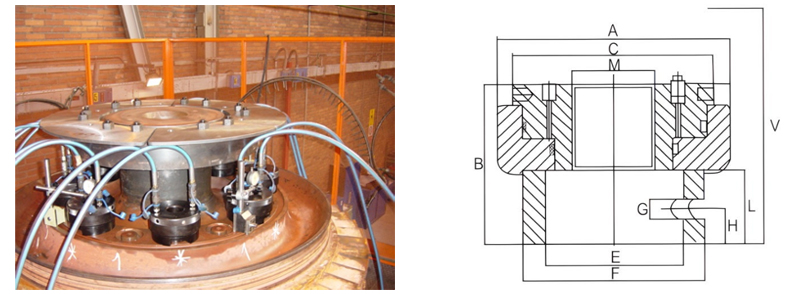

型號	M	Inch	Kn	面積 mm²	A	B	C	E	F	G	H	L	行程 mm
GRHT18	M18	3/4"	188	1256	70	75	65	45	60	6	8	29	8
GRHT24	M24	1"	225	1500	80	75	70	50	68	6	10	35	8
GRHT27	M27	1-1/8"	286	1906	90	87	80	55	75	8	13	38	8
GRHT30	M30	1-1/4"	319	2125	95	87	85	59	79	8	16	42	8
GRHT36	M36	1-3/8"	427	2845	105	90	95	62	82	8	20	45	8
GRHT39	M39	1-1/2"	530	3532	110	90	100	70	88	10	22	45	8
GRHT42	M42	1-5/8"	639	4262	118	90	100	72	90	10	28	45	8
GRHT48	M48	1-7/8"	801	5341	130	100	115	80	102	10	32	51	8
GRHT56	M56	2-1/4"	1087	7245	155	115	130	95	120	12	34	60	8
GRHT64	M64	2-1/2"	1523	10151	178	130	150	107	136	12	43	67	10
GRHT72	M72	2-3/4'	2029	13528	205	150	170	120	152	14	48	11	10
GRHT80	M80	3-1/8"	2392	15944	220	165	190	135	172	14	53	85	10
GRHT90	M90	3-5/8"	3355	22364	260	185	220	153	195	20	60	95	10
GRHT100	M100	4"	3393	22619	270	205	230	165	210	20	67	105	10
GRHT105	M105	4-1/8"	4243	28287	280	215	240	175	220	20	70	110	10
GRHT110	M110	4-3/8"	4712	31416	300	225	260	180	230	20	73	115	10
GRHT125	M125	5"	5832	38877	340	255	290	205	260	25	83	130	10
GRHT140	M140	5-1/2"	7069	47124	380	285	320	230	290	30	90	145	10
GRHT150	M150	6"	8423	56156	420	310	240	247	302	30	100	157	12
GRHT160	M160	6-1/2"	9312	62080	430	320	360	255	315	35	107	167	12
上述為標準產品，如果其他規格、行程、更大的工作壓力或拉伸器力，請聯系當?shù)厥跈?quán)機構或我司技術工程師。
